Levantamiento de Información y Diagnóstico de Fallas
Reemplazo de celdas de potencia tipo gas insulated switchgear (GIS), y actividades complementarias para restitución de barra de subestación en 30 kV
Datos del Proyecto
Cliente: Anónimo
Año: 2020
Categoría: Levantamiento de Información y Diagnóstico de Fallas
Se participó en las actividades de ingeniería, procura de componentes menores, diagnóstico, mantenimiento, instalación, pruebas y puesta en servicio de grupos de celdas GIS-ABB en 30 kV, en la ciudad de Caracas, Venezuela; con una serie de actividades complementarias, entre las cuales figuran el mantenimiento de interruptor y transformador de potencia, instalación de cajas de transición en aceite dieléctrico para cables de potencia de diferentes tipos de aislamiento, y lo necesario para el tendido de cables en 30 kV.
Actividades realizadas
- Desmantelamiento y retiro de anteriores celdas de gran volumen de aceite.

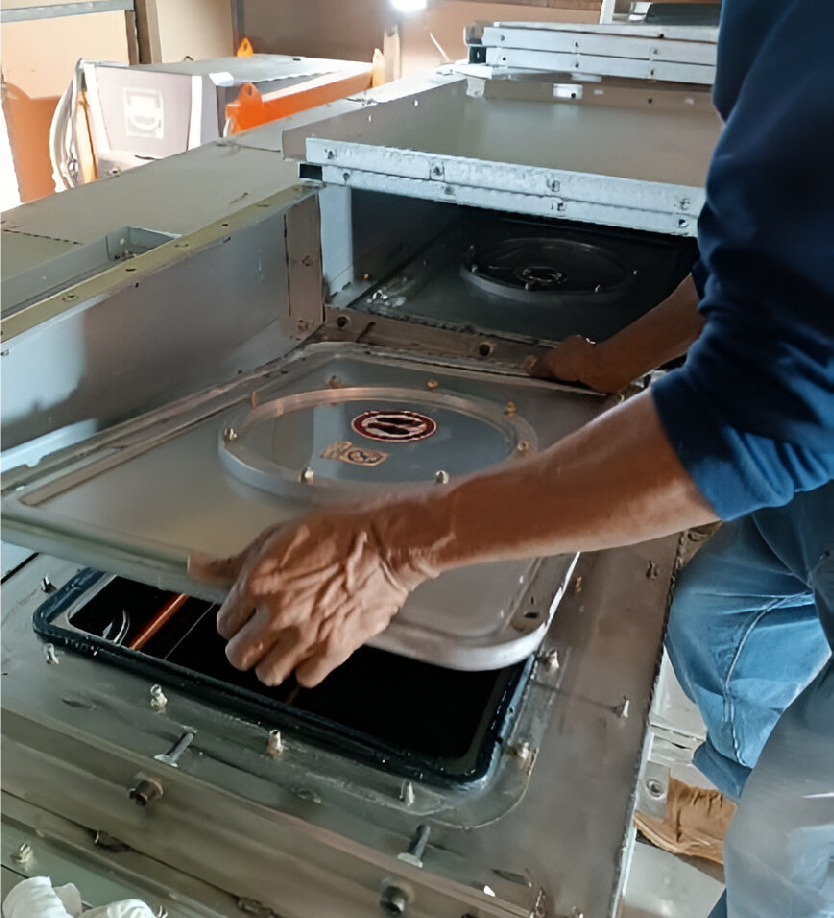

- Revisión de packing-list y preensamblado de celdas GIS-ABB.
- Inspección, pruebas diagnóstico, y mantenimiento preventivo y correctivo de las celdas GIS-ABB.
- Acondicionamiento de compartimientos de SF6 de las celdas GIS-ABB.
- Carga, traslado, descarga, montaje y acople de celdas GIS-ABB.
- Suministro, tendido, y conexionado de cables en baja tensión de las celdas GIS-ABB.
- Pruebas individuales a los equipos de protección y equipos de potencia, y pruebas funcionales integradas de celdas GIS-ABB.
- Levantamiento de información, ingeniería conceptual, básica y de detalle, incluyendo actualización de planos en el área electromecánica.
- Elaboración de ingeniería de detalle para la instalación de tablero de protección y control de extremo remoto en subestación en 69 kV, con equipos ABB y Schneider Electric.
- Evaluación, mantenimiento preventivo, traslado, y montaje de cajas de derivación en aceite dieléctrico, del fabricante“USi”, para la transición entre cables de potencia oil-filled y cables XLPE.
- Levantamiento de información e ingeniería básica para fabricación de nuevas cajas de transición en aceite dieléctrico.
- Adecuación, pruebas, y puesta en servicio integral de las celdas GIS-ABB.
- Mantenimiento mayor a transformador de potencia en 69/30 kV: Pruebas eléctricas, de diagnóstico; limpieza exerna; verificación de fugas; mantenimiento de motoventiladores y gabinete de control; trasegado y tratamiento de aceite dieléctrico; pruebas electricas y funcionales para puesta en servicio, entre ellas: factor de potencia, resistencia de aislamiento, relación de transformación, corriente de excitación, resistencia de devanado, verificación de alarmas, entre otros.
- Mantenimiento mayor de un interruptor de gran volumen de aceite en 69 kV: análisis físico-químico y cromatografía del aceite dieléctrico; trasegado y tratamiento de aceite dieléctrico; limpieza interna y externa; pruebas eléctricas y funcionales para puesta en servicio (resistencia de contacto, tiempo de operación, factor de potencia, tc´s, entre otras).
- Ingeniería de detalle para el dimensionamiento eléctrico y mecánico de cables de potencia en 30 kV y 69 kV.
- Tendido y conexionado de cables XLPE de potencia en 30 kV.
