Bancos de Condensadores y Compensación Reactiva
Ejecución de obras electromecánicas para la instalación de la compensación reactiva a nivel de 115 kV en cuatro subestaciones
Datos del Proyecto
Cliente: Turboven
Año: 2024
Categoría: Bancos de Condensadores y Compensación Reactiva

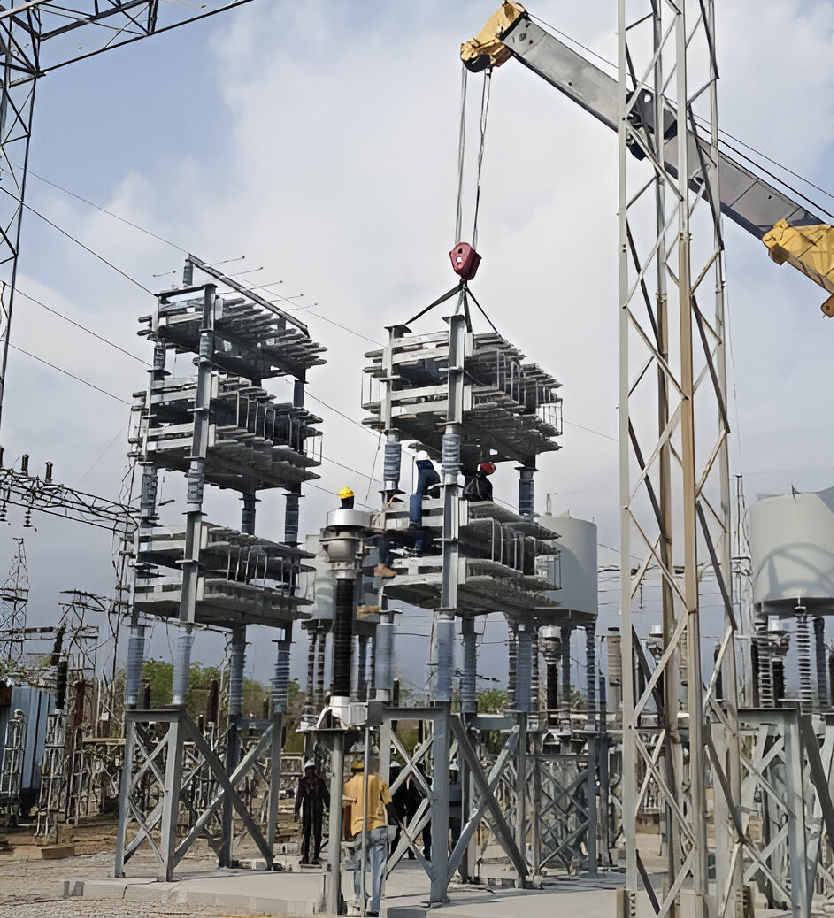

Se participó en las actividades relacionadas con la instalación de cuatro bancos de compensación reactiva de 100 MVAr, a nivel de 115 kV, en los Estados Mérida, Barinas, Táchira y Zulia.
Actividades realizadas
- Ingeniería electromecánica básica y de detalle.
- Levantamiento de información en los sitios.
- Revisión y evaluación de los equipos, componentes y materiales, indicados en los respectivos packing list, en función de lo requerido.
- Elaboración de planos y documentos asociados a la incorporación de la bahía de compensación reactiva en 115 kV, llegando hasta la primera versión para construcción.
- Montaje de equipos y tableros.
- Aisladores de soportes para conexión a barra.
- Seccionadores tripolares de barra motorizado.
- Interruptores tripolares con mando monopolar.
- Transformadores de corriente.
- Seccionadores tripolares de mando manual de puesta a tierra.
- Pararrayos.
- Reactores.
- Racks de condensadores de 100 MVAr.
- Transformadores de corriente de neutro.
- Armarios de agrupamiento de los bancos de condensadores.
- Tableros de protección y control de los bancos de condensadores.
- Cables de guarda.
- Sistema de enclavamiento mecánico de los equipos de maniobras asociados al banco de condensadores.
- Conexionado de alta tensión de equipos.
- Conexionado de baja tensión de tableros.
- Pruebas y puesta en servicio.
- Pruebas eléctricas y funcionales a los equipos de potencia.
- Pruebas a equipos de protección.
- Pruebas funcionales integradas.
